產品特色

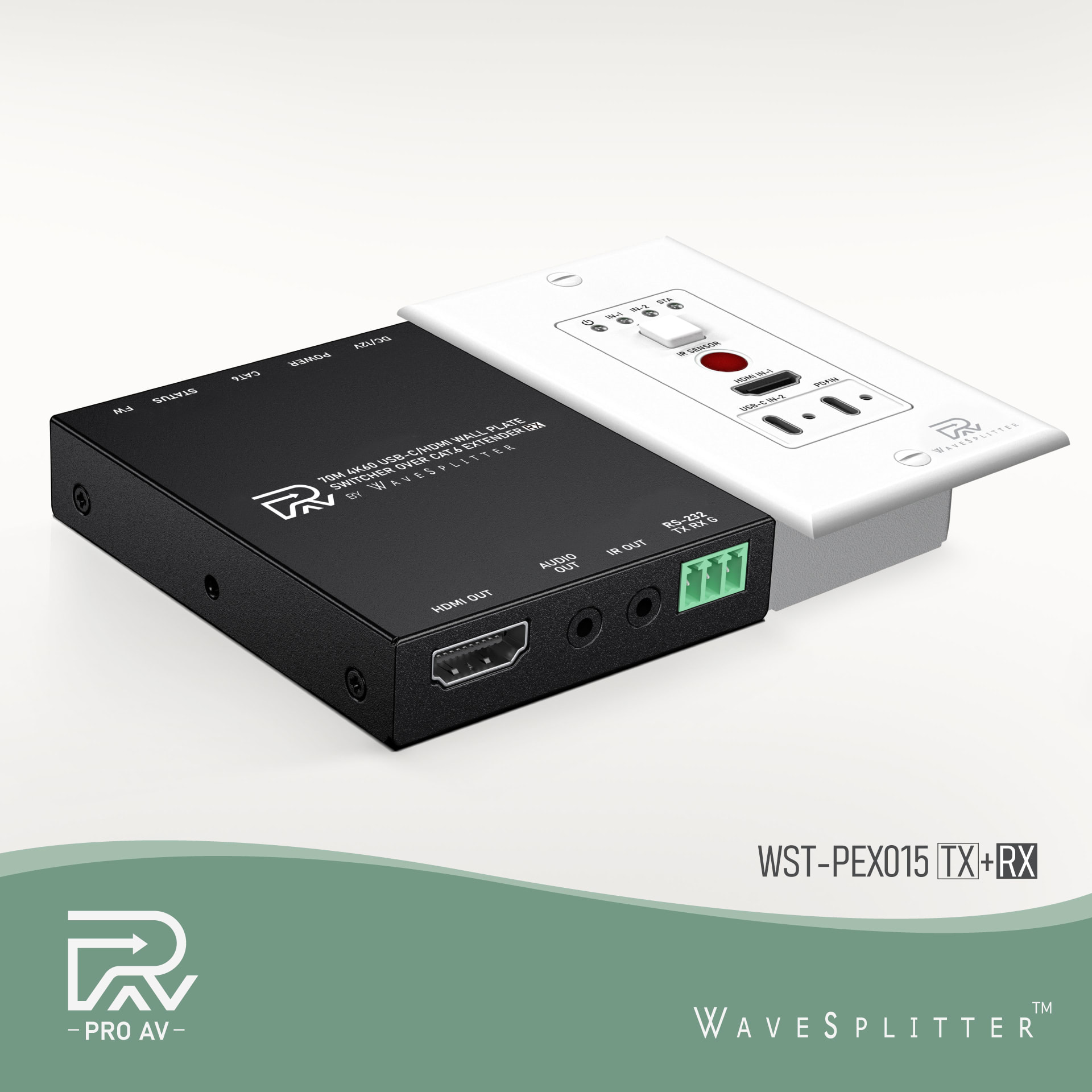

WST-PEX015 HDMI / USB-C切換延長器套裝組搭配美規Decora牆面式傳送端，專為會議室、多媒體教室與企業AV整合環境打造，提供兼具美觀、實用與高效安裝的高畫質影音訊號延伸解決方案。
本產品支援HDMI 2.0b、USB-C（DP Alt Mode）及HDCP2.3標準，最高可傳輸4K@60Hz高解析影像訊號，並具備HDMI 18Gbps與USB-C 5.4Gbps的高速影音頻寬表現。透過單一CATx網路線，4K@60Hz訊號最遠可延伸傳輸達70M，滿足會議簡報、教育訓練與專業影音應用需求。

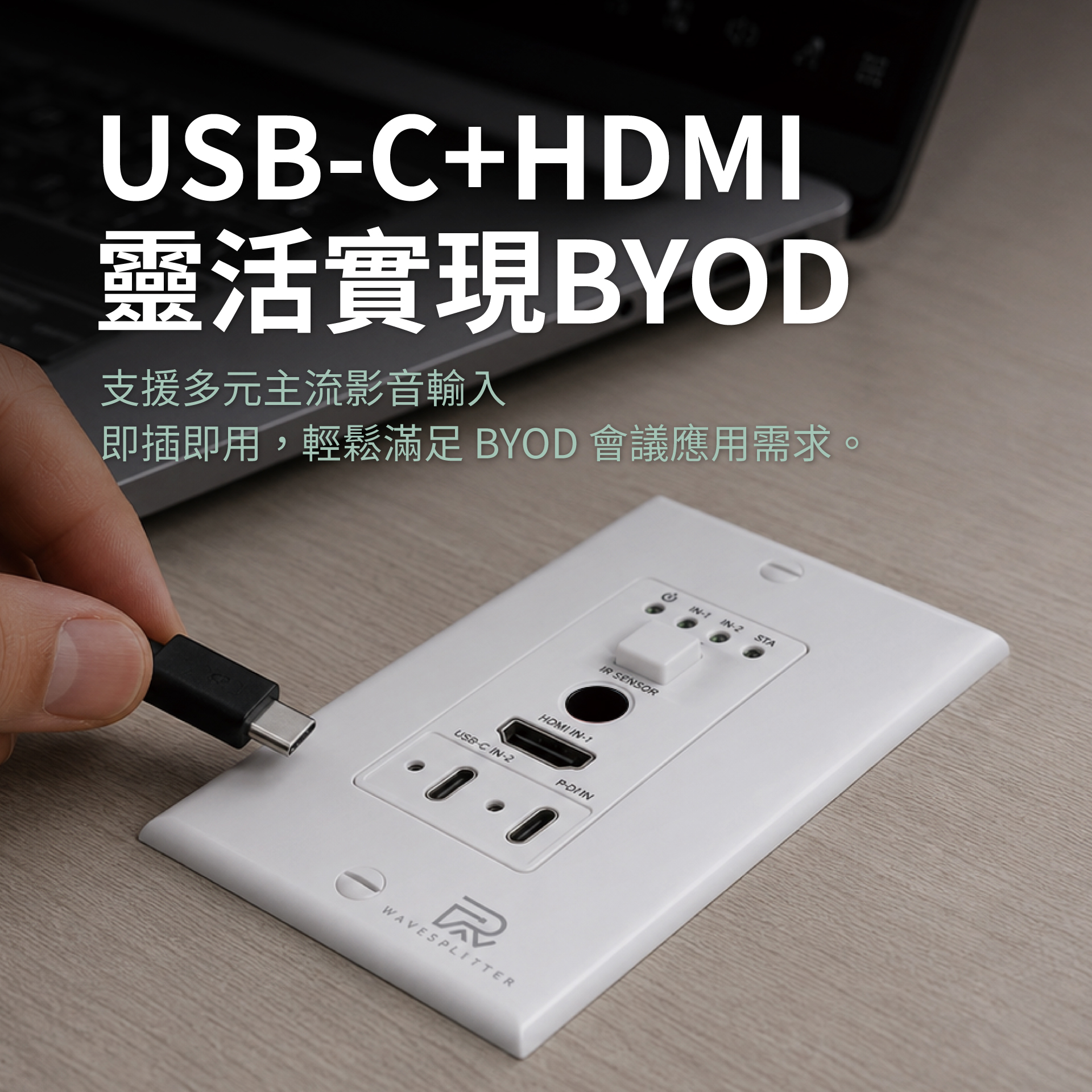

傳送端提供HDMI與USB-C雙輸入介面，並支援USB-C充電功能，方便筆記型電腦或行動裝置於簡報時同步供電。內建自動輸入切換功能，可依訊號來源自動切換輸入，帶來更直覺流暢的操作體驗；亦可透過面板按鍵進行手動切換，使用更具彈性。

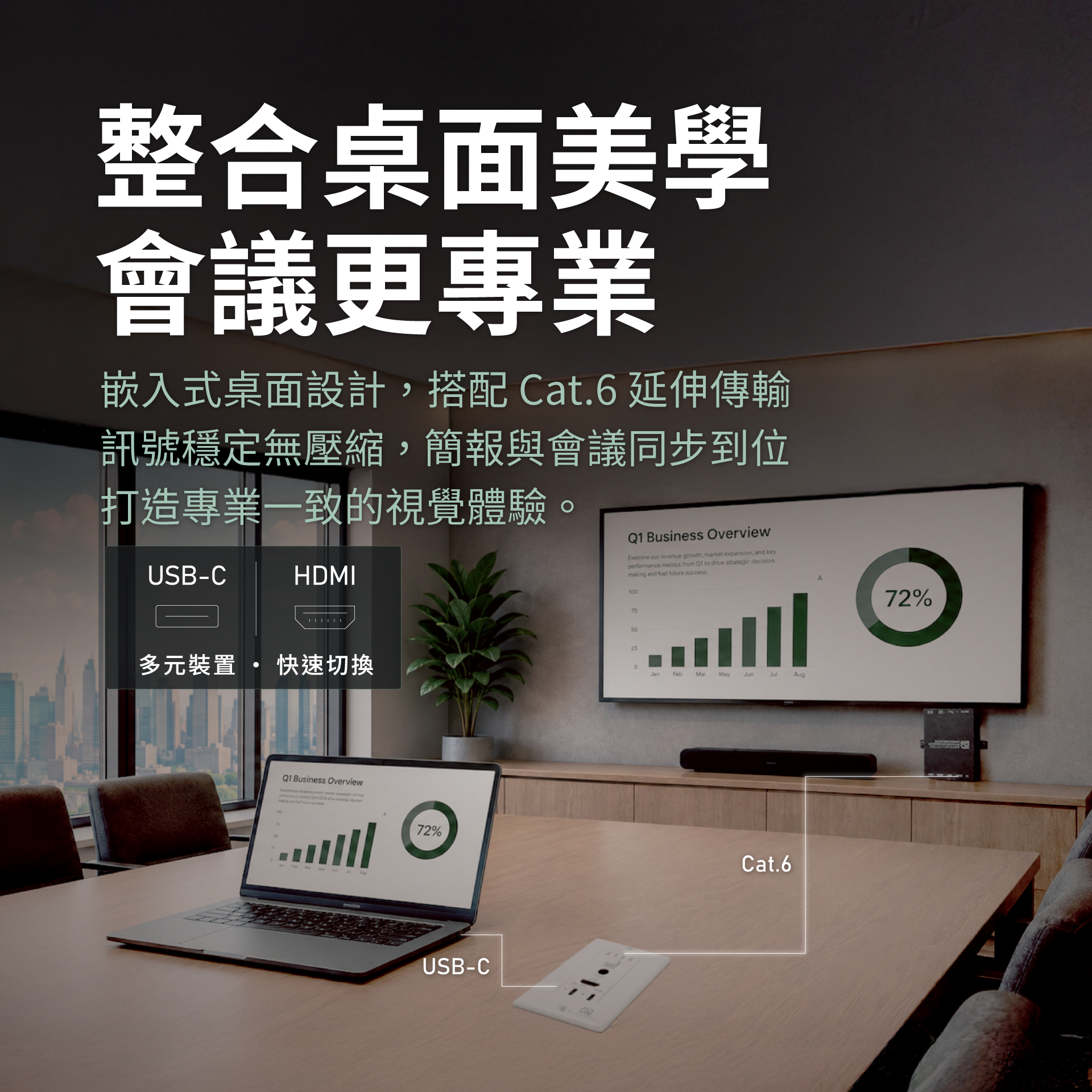

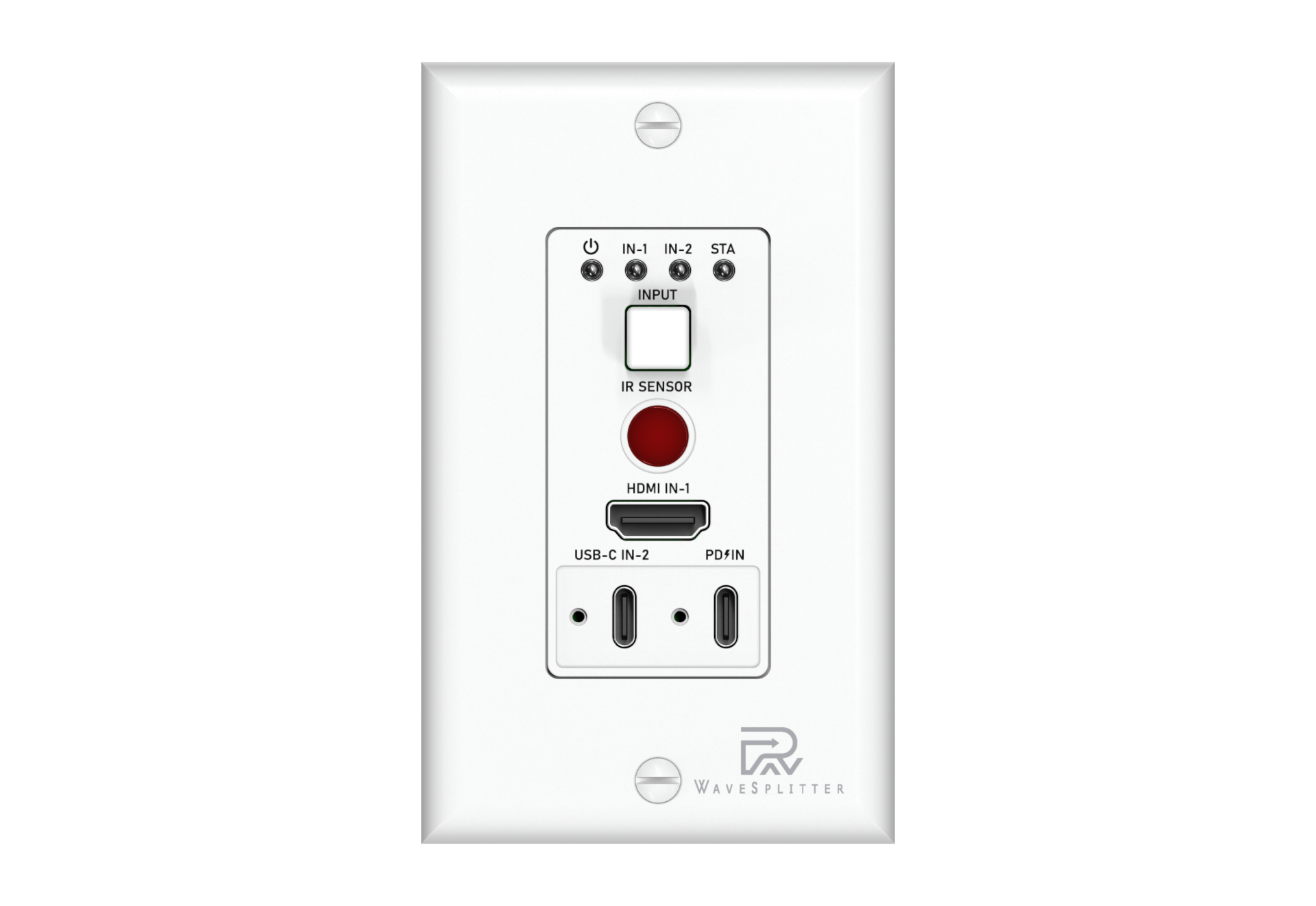

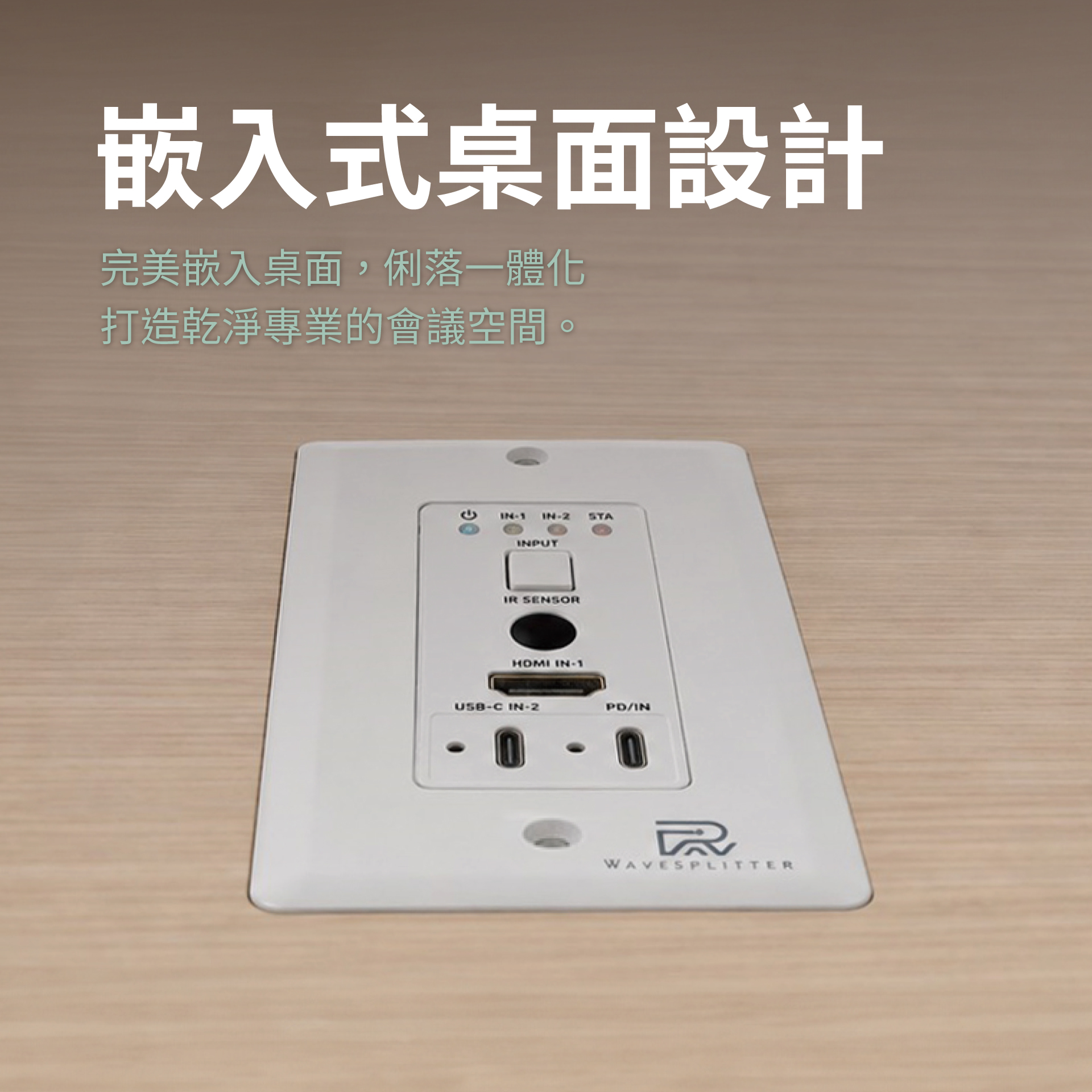

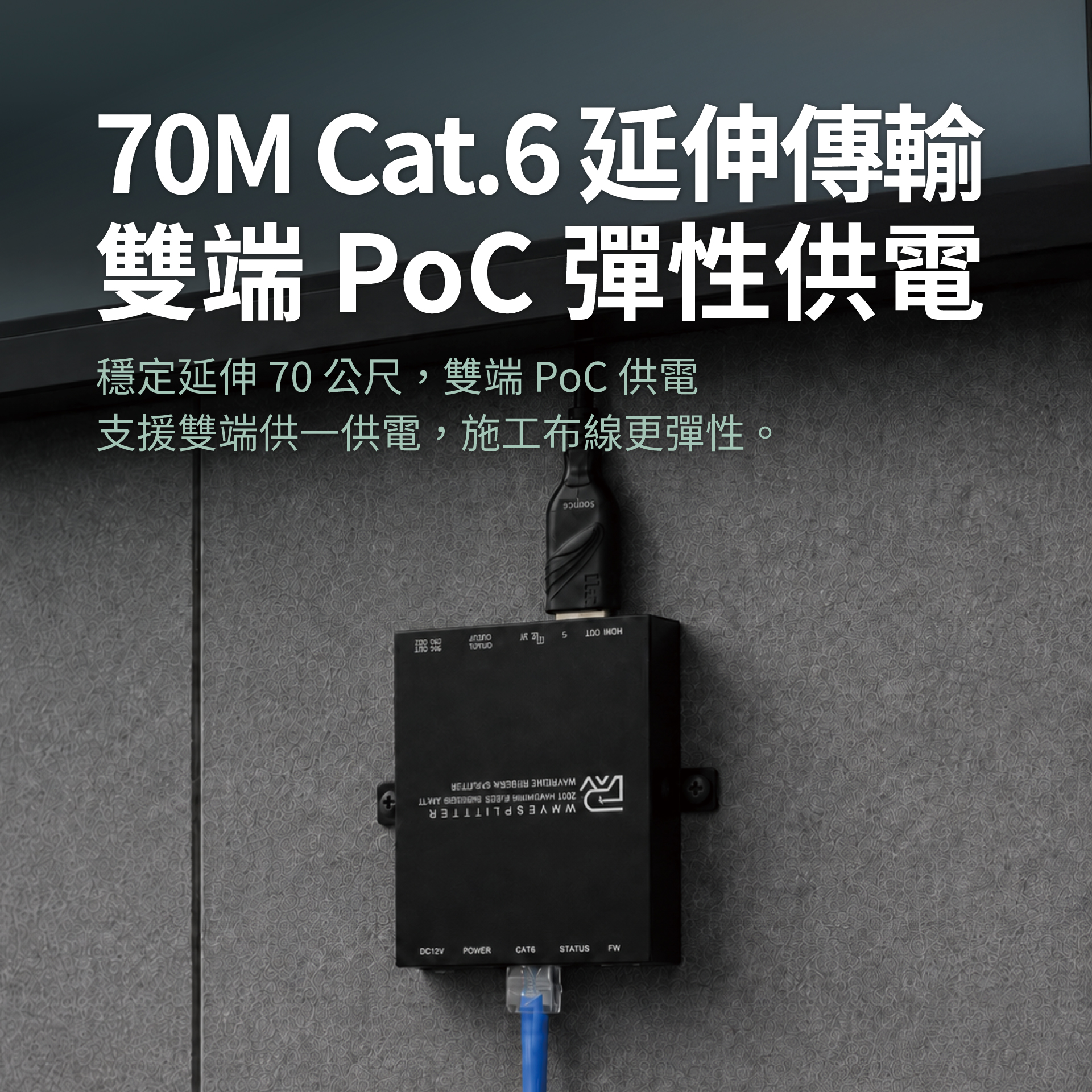

WST-PEX015採用Power over Cable（PoC）技術，只需於兩端任選一端接上電源供應器，即可同時為雙邊供電，有效減少線材配置並簡化安裝流程。美規1-Gang壁板式設計可自然融入室內裝潢，維持空間整潔與專業視覺效果，是企業會議室、簡報空間與多媒體環境的理想延伸應用方案。
包裝內容
美規，1Gang面板傳送端 x 1 | 接收端 x 1 | 12V/1A多國變壓器 x 1 | IR 接收線 x 1 | 3-pin接線端子 x 2 | 2-pin接線端子 x 1 | 掛耳架 x 2 | 螺絲包 x 1

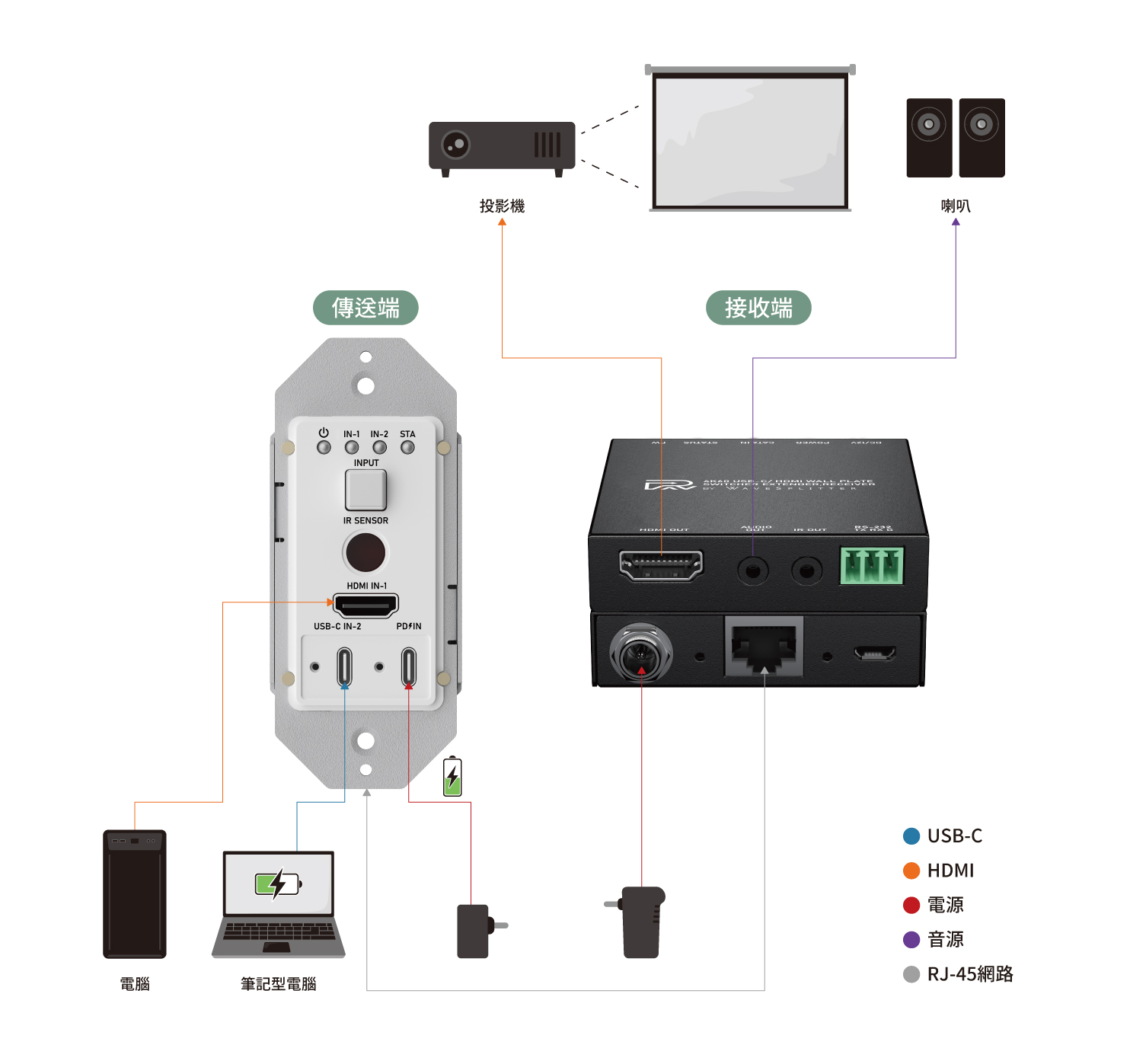

連接示意圖
介面

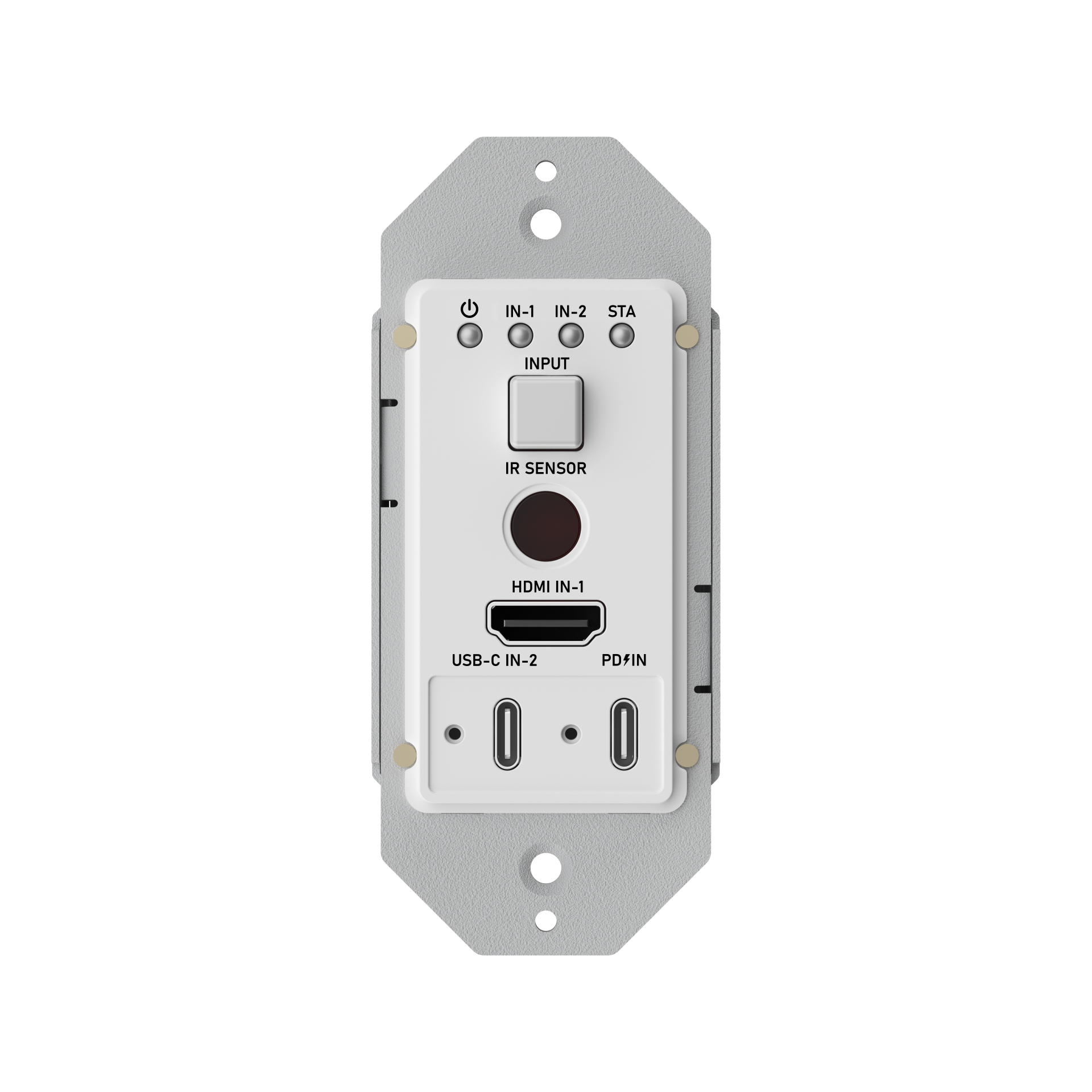

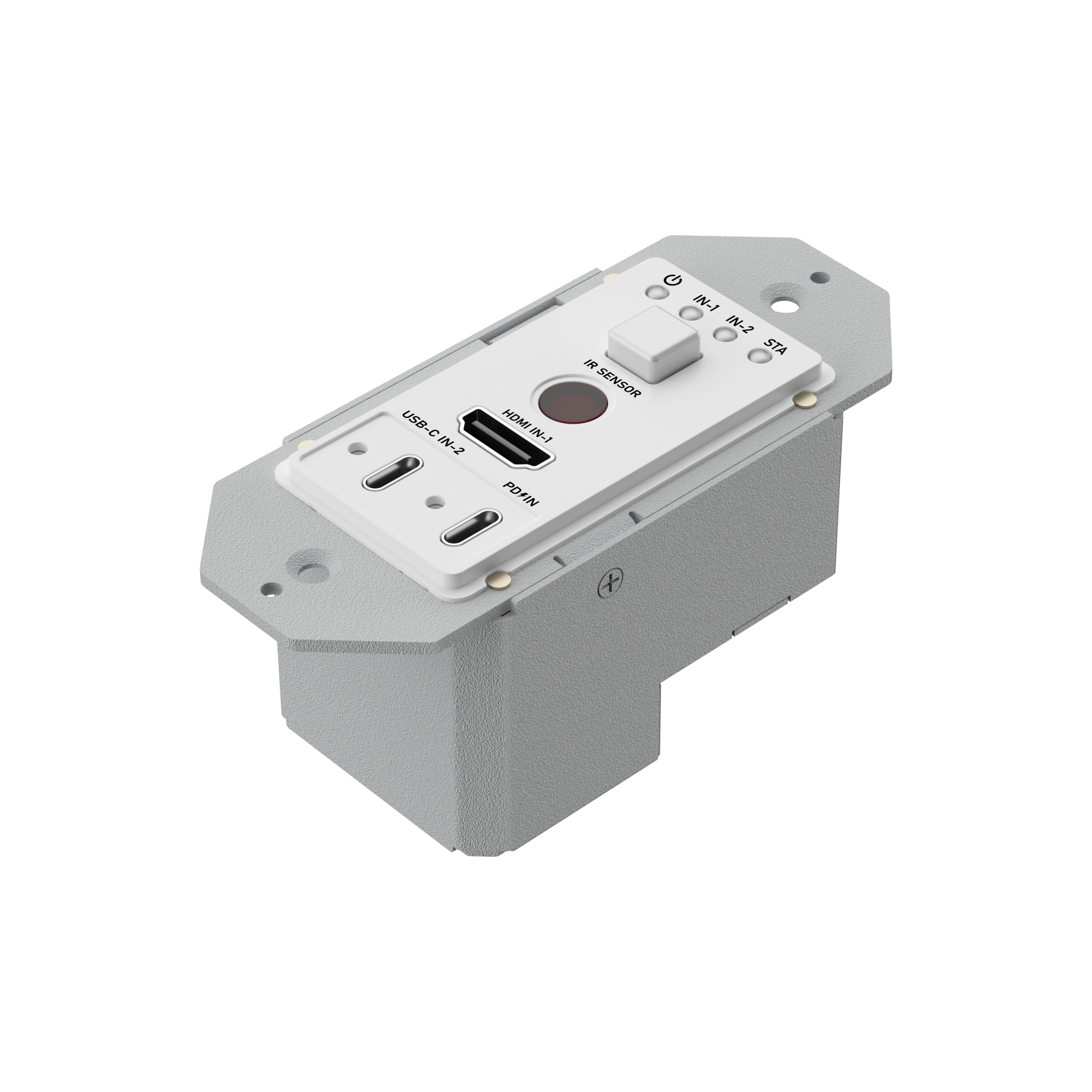

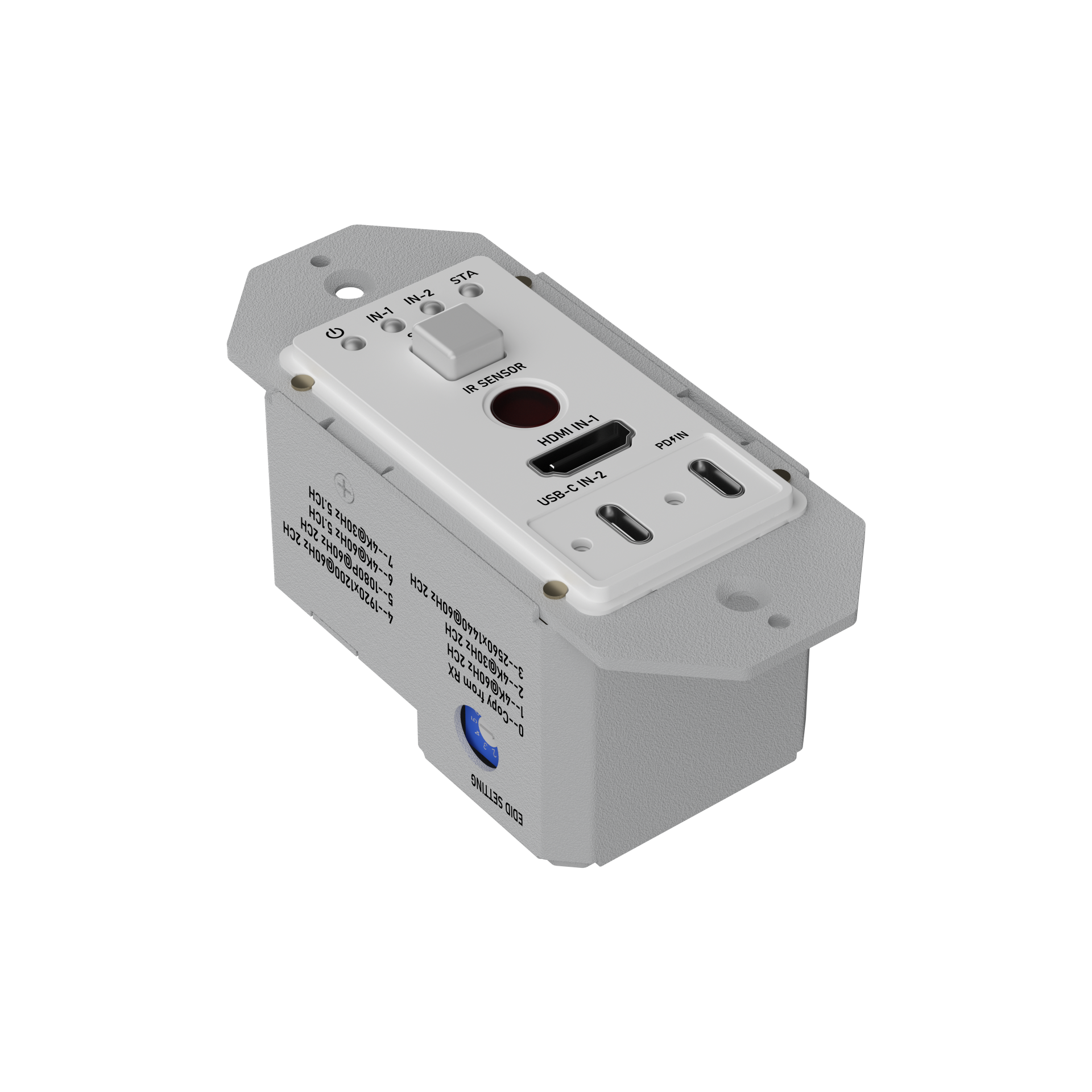

傳送端（TX）
影像輸入：HDMI Type-A（母座）x 1 | USB Type-C（母座）x 1
影像輸出：延伸埠（RJ-45）x 1

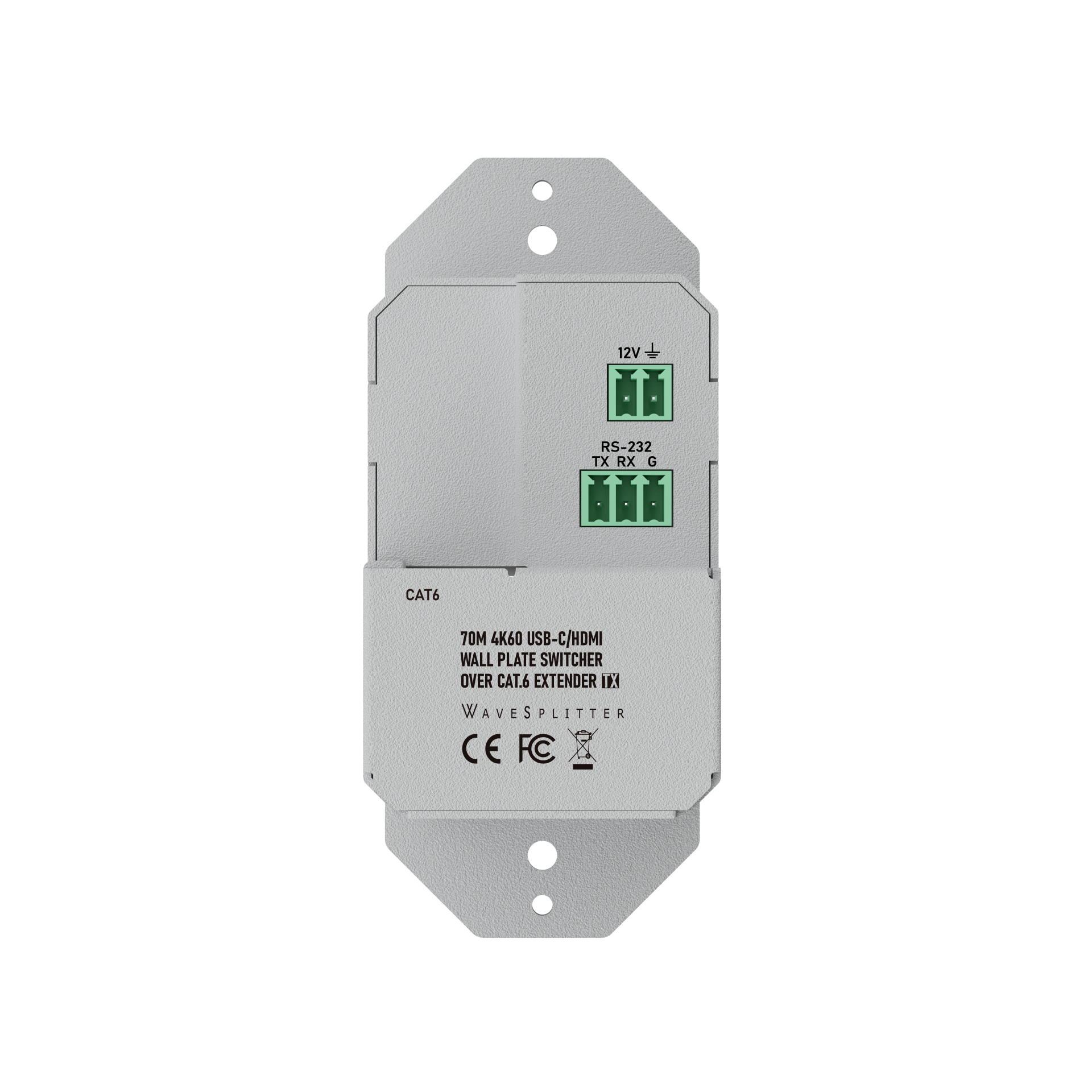

控制：RS-232（3-pin Phoenix端子台）x 1
IR感測器 x 1
USB：USB-C PD充電埠 x 1

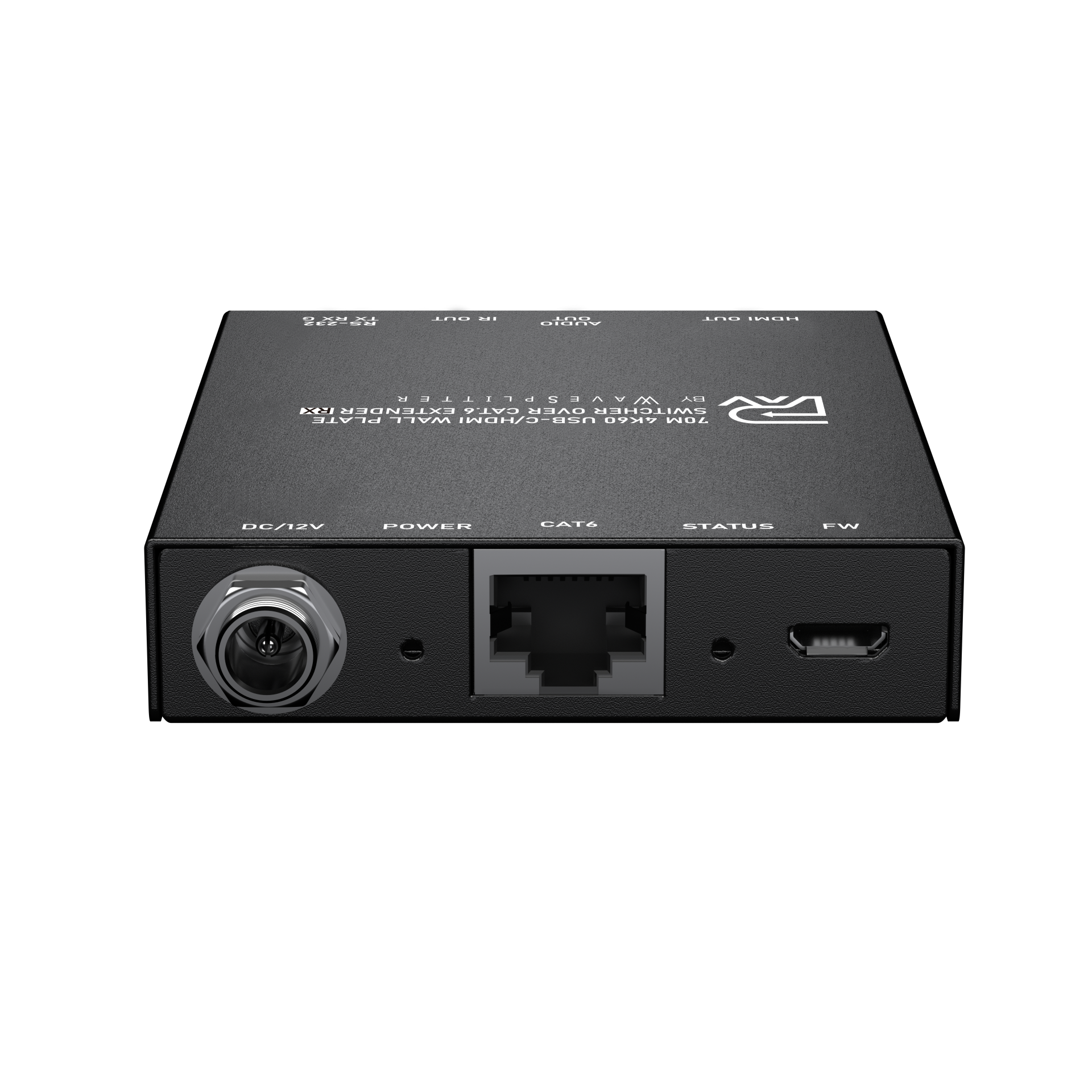

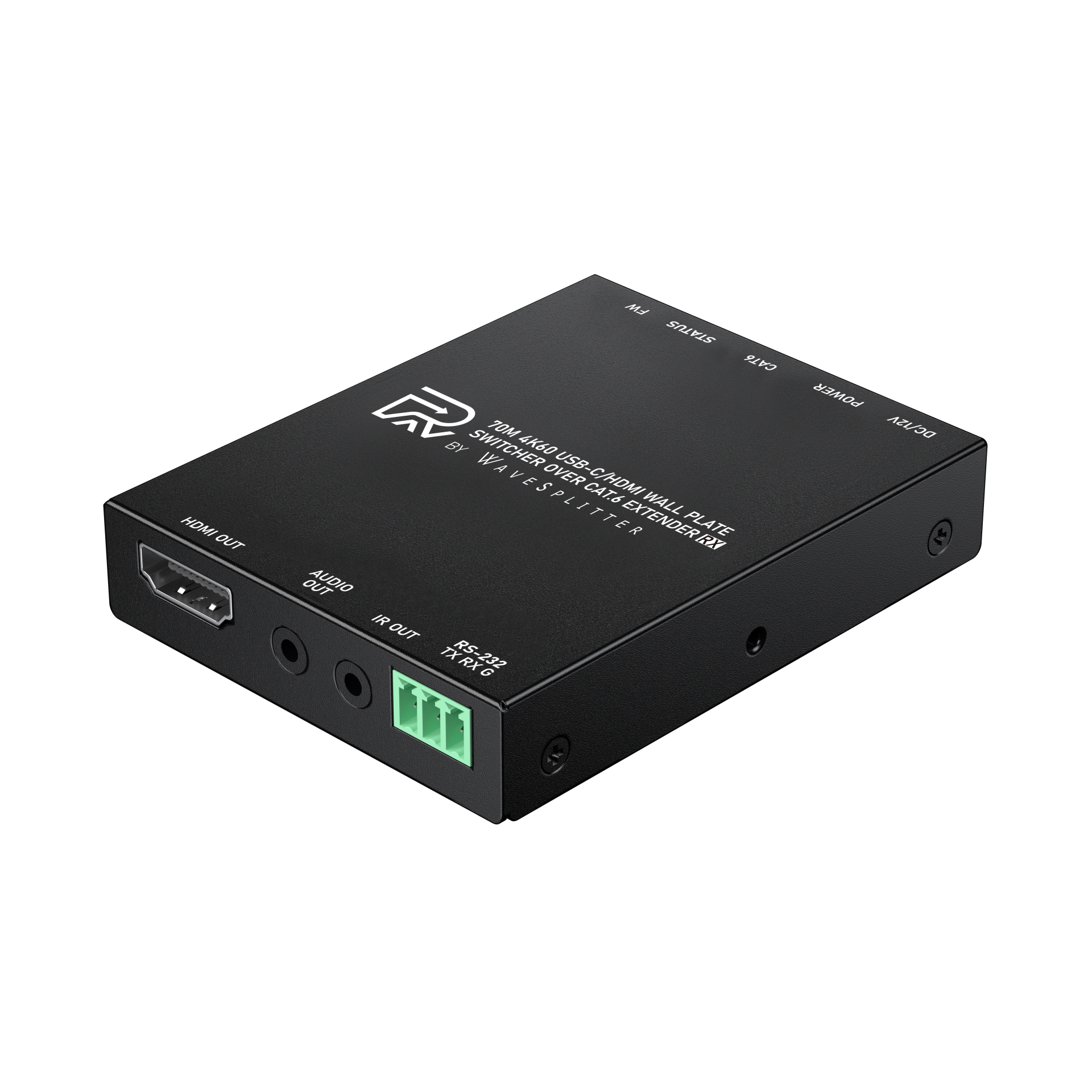

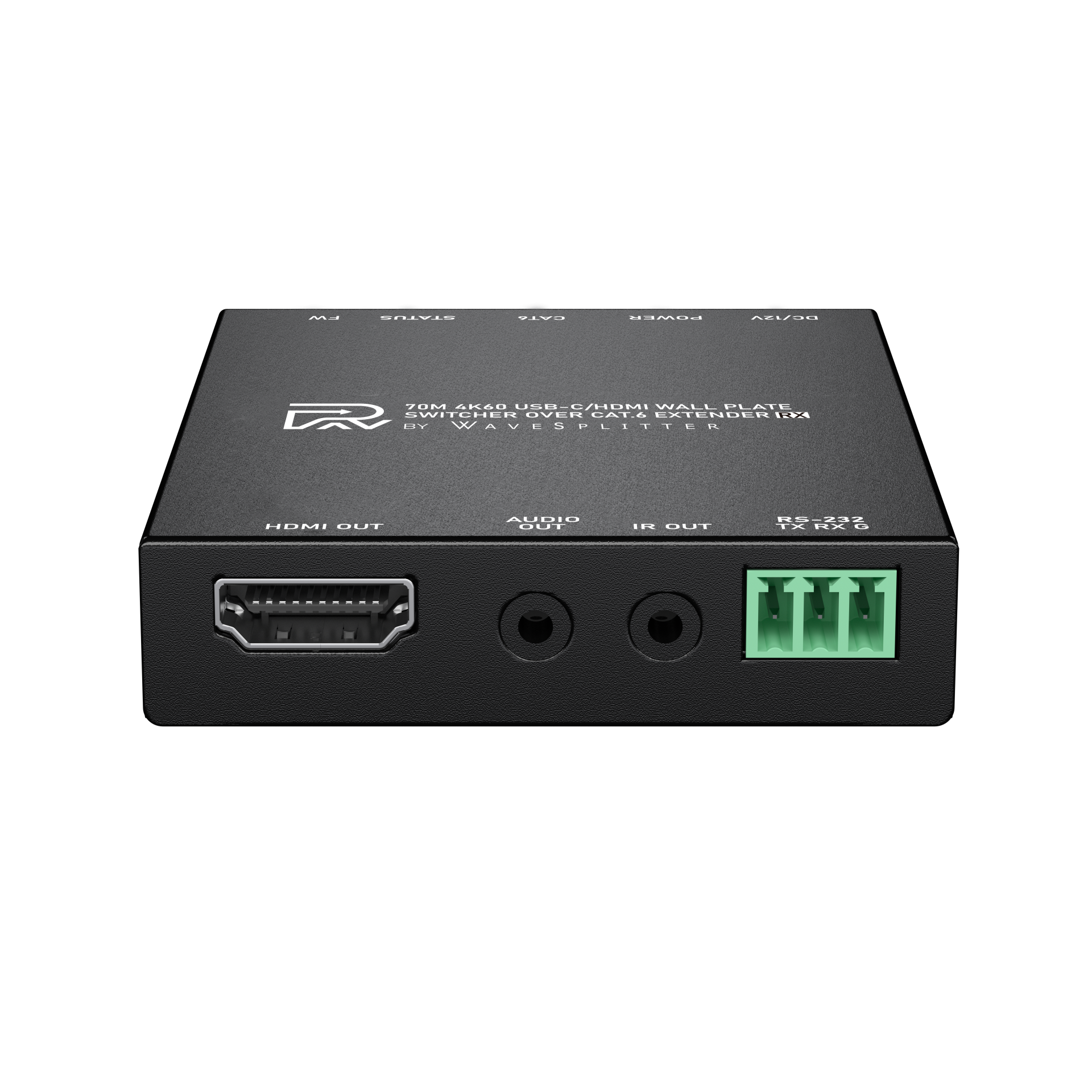

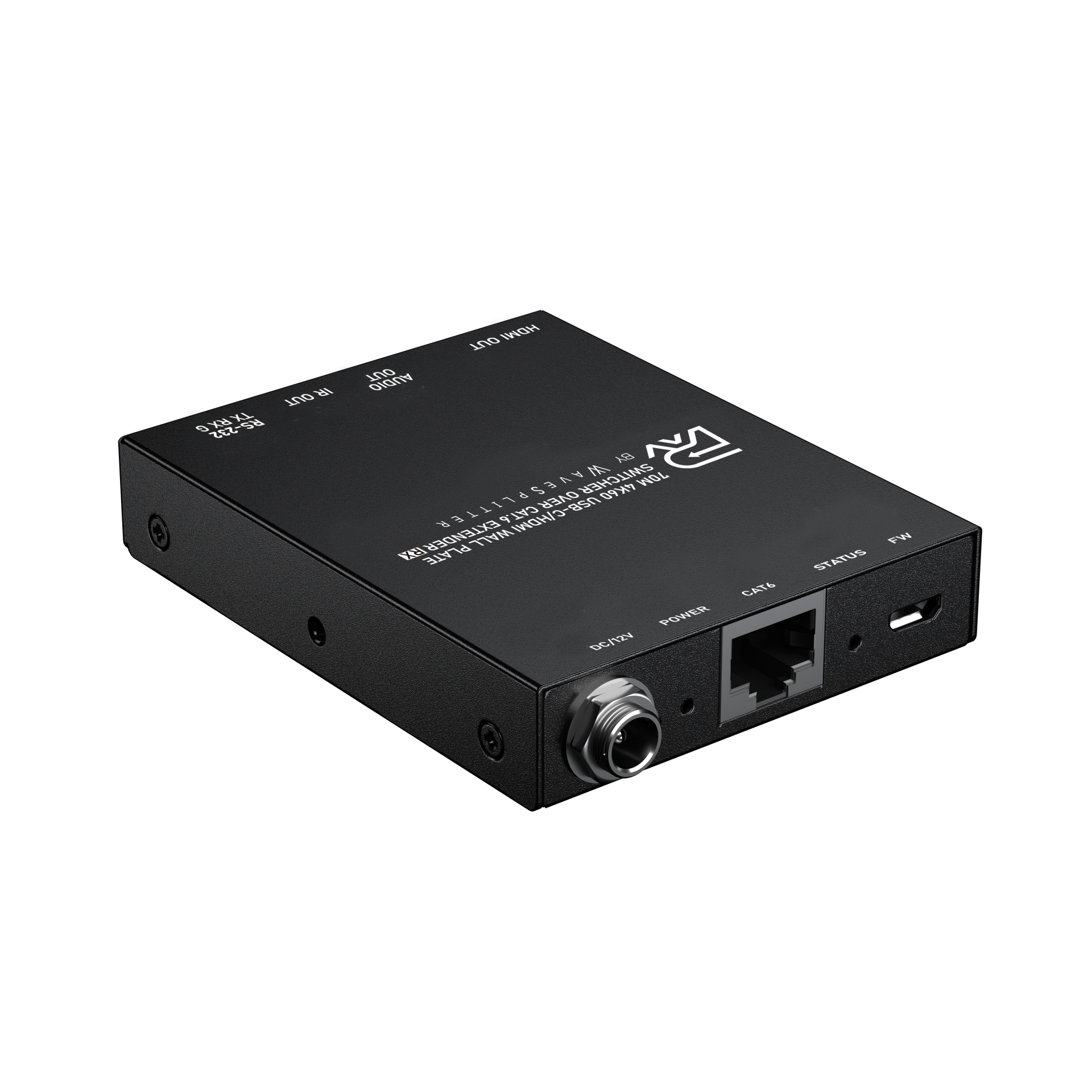

接收端（RX）
影像輸入：延伸埠（RJ-45）x 1
影像輸出：HDMI Type-A（母座）x 1
音訊：類比音訊輸出（3.5mm插孔）［LINE OUT］x 1
控制：RS-232（3-pin Phoenix端子台）x 1
IR輸出（3.5mm插孔）x 1
USB：Mirco USB分位更新埠
傳輸資訊
HDMI規範：HDMI2.0b
HDCP規範：1.4 / 2.2 / 2.3
IR頻率：30 ~ 50KHz
輸出解析度（最大）：4096x2160@60Hz
音訊格式：HDMI音訊：直通
立體類比音訊：PCM2.0
電源
最大功耗：6.36W
傳送端（TX）
電源供應器：2-pin Phoenix端子台（擇單邊上電即可）支援PoC
接收端（RX）
電源供應器：12V/1A（DC Plug：5.5/2.1mm帶螺絲鎖）（擇單邊上電即可）支援PoC
環境
操作溫度：0°C ~ 45°C
存放溫度：-20°C ~ 70°C
產品結構
傳送端（TX）
機殼材質：鍍鋅鋼板
尺寸W x D x H：45 x 105.6 x 45.3mm
重量：230g
接收端（RX）
機殼材質：鍍鋅鋼板
尺寸W x D x H：63 x 15.2 x 80mm
重量：120g
認證
安規：CE / FCC / RoHS / REACH
產地
中國
